Bánh xe Encoder và đồ gá Encoder

Bánh xe Encoder và đồ gá Encoder phục vụ cho nhiều ứng dụng công nghiệp, tự động hóa, và các hệ thống đo lường chuyển động chính xác. Được sử dụng trong các hệ thống băng tải, động cơ servo, máy móc sản xuất tự động, giúp duy trì tốc độ hoạt động liên tục mà không gặp phải sự cố.

IoT-TTP chuyên cung cấp các loại bánh xe encoder và giá đỡ encoder với đa dạng kích thước và chủng loại, có thể kết hợp hiển thị số liệu lên bảng led điện tử một cách đẹp mắt, trực quan sinh động, hỗ trợ việc giám sát sản xuất rất hiệu quả.

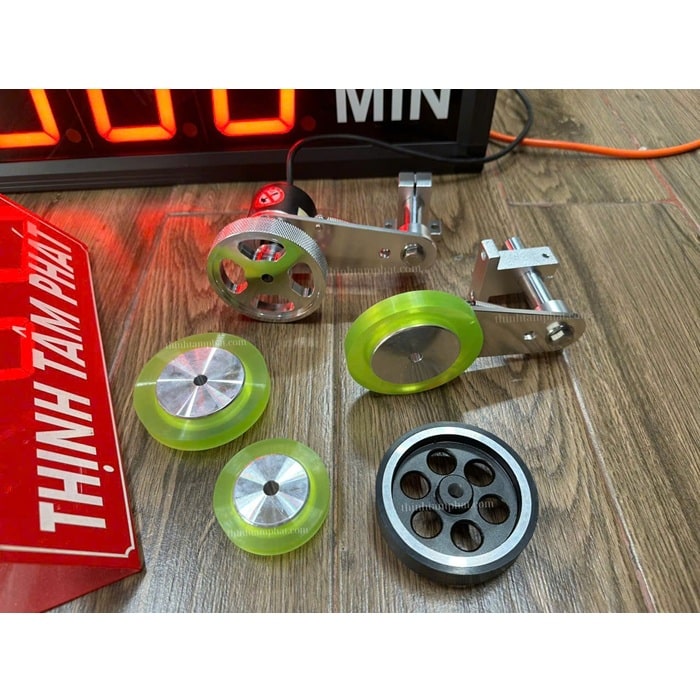

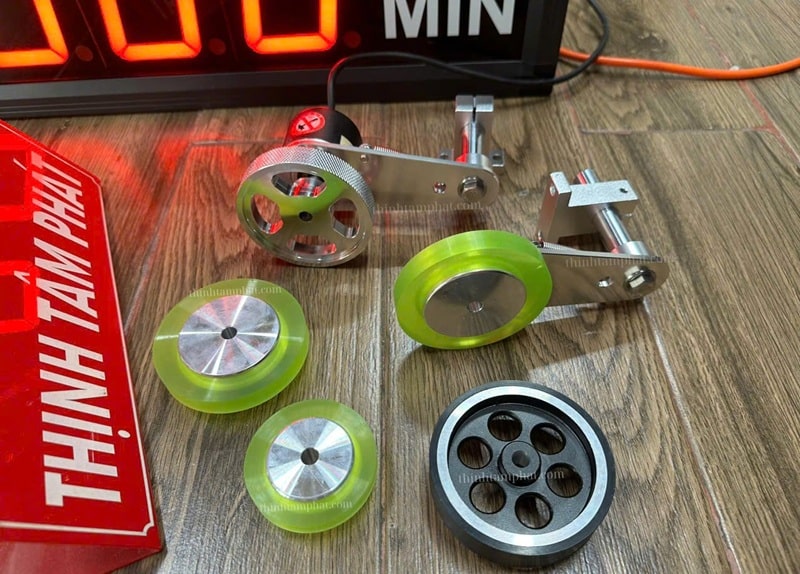

Thành phần và chức năng, đặc điểm của bánh xe encoder silicon và đồ gá encoder

• Chất liệu: Bánh xe silicon và trục kim loại, cụ thể là
• Lớp silicon (màu xanh lá) tăng độ ma sát với mặt đất, giúp lăn chính xác và không trượt.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe Encoder silicon có nhiều chu vi, đường kính, lỗ trục khác nhau để khách hàng lựa chọn
• Bề mặt nhẵn phẳng, không nhám, phù hợp bề mặt phẳng, trơn, không làm trầy sản phẩm.
• Chống mòn chống trượt, độ bám cao.
• Khả năng cách điện, chống nóng
• Bền với môi trường, chịu được tác động không bị oxi hóa, biến tính chống cháy.
• Siêu nhẹ, chịu lực, khả năng co giãn, chống va đập cao.
• Màu sáng giúp dễ quan sát vết bẩn/mòn.
• Màu sắc: xanh và bạc
• Lắp đặt dễ, thay thế nhanh.

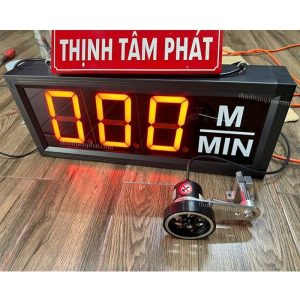

• Ứng dụng đo tốc độ động cơ bằng encoder, đo khoảng cách bằng encoder, đo chiều dài bằng encoder…
• Ứng dụng thích hợp: Đo chiều dài, khoảng cách, tốc độ tuyến tính… trên băng tải, màng nhựa, phim nhựa, giấy, vải, tôn lá…

Đặc điểm, chất liệu của bánh xe Encoder kim loại và trục kim loại:

• Bánh xe kim loại có độ chính xác cao với bề mặt nhám có rãnh để tăng độ bền và độ chính xác.
• Chất liệu nhôm nhẹ, giảm khối lượng khi quay, cho phép vận hành tốc độ cao (lên đến hơn 10.000 vòng/phút) với tổn thất năng lượng tối thiểu.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Bánh xe Encoder kim loại có nhiều chu vi, đường kính, lỗ trục và kiểu đường rãnh hoặc mặt nhám khác nhau để khách hàng lựa chọn
• Khả năng thích ứng tốc độ cao: bánh xe encoder được thiết kế để xử lý tốc độ quay cao mà không làm giảm độ chính xác.
• Lý tưởng cho thiết bị tốc độ cao hoặc thủ công. Thích hợp cho máy phay, máy tiện
• Chống ăn mòn, lý tưởng cho thiết bị tốc độ cao hoặc thủ công.
• Khả năng chịu nhiệt: Hoạt động trong phạm vi từ -40°C đến +80°C.
• Hiệu suất đáng tin cậy và ổn định: Được chế tạo bằng vật liệu bền bỉ và các linh kiện bên trong chắc chắn, bánh xe kim loại mang lại hiệu suất ổn định trong thời gian dài.
• Quán tính thấp và tốc độ cao: (lên đến 3000 vòng/phút) cho phép quay nhanh, nhạy trong các hệ thống tự động hóa.
• Cấu trúc đơn giản, dễ dàng lắp đặt, dễ dàng lắp ráp và tháo rời.
• Ứng dụng đo tốc độ động cơ bằng encoder, đo khoảng cách bằng encoder, đo chiều dài bằng encoder…
• Ứng dụng cho máy cắt tôn, nhôm, thanh gỗ, ống nhựa cứng, bìa carton…. Đo tốc độ băng tải trong cơ khí, gỗ, cao su, logistics (con lăn thép/cao su).

Đặc điểm, chất liệu của bánh xe Encoder cao su trục nhôm:

• Bánh xe được làm bằng vật liệu cao giúp tăng độ bám và độ bền.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe gắn Encoder cao su có nhiều chu vi, đường kính, lỗ trục khác nhau để khách hàng lựa chọn
• Thường được dùng để đo tốc độ, đo quãng đường, đo chiều dài…
• Khi kết hợp với cảm biến encoder (quang học hoặc từ), bánh xe sẽ cung cấp tín hiệu để đo vận tốc và quãng đường di chuyển.
• Màu sắc: Đen
• Khối lượng tải vào khoảng 100kg.
• Hiệu suất bền bỉ và lâu dài.
• Lắp ráp linh hoạt. Tối ưu cho các loại motor.
• Ứng dụng đo tốc độ động cơ bằng encoder, đo khoảng cách bằng encoder, đo chiều dài bằng encoder…
• Ứng dụng vào băng tải mini hoặc hệ thống cấp liệu, Robot di động, xe tự hành, máy móc tự động hóa nhỏ (băng tải mini, tay máy di động…)

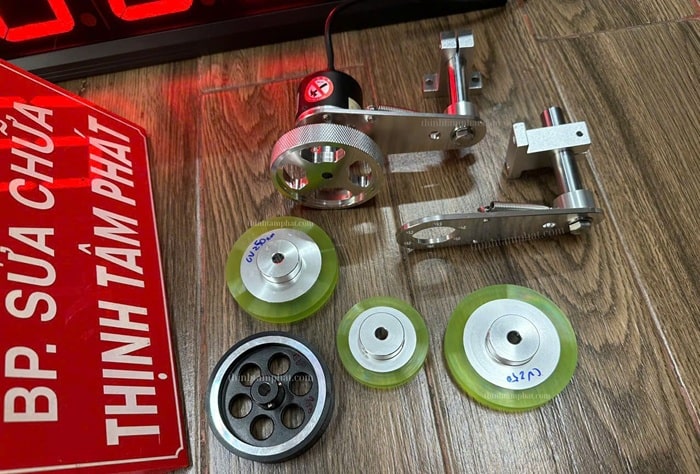

Tính năng và lợi ích của đồ gá encoder:

• Đồ gá bằng nhôm bền bỉ cho bánh xe encoder, mang lại khả năng căn chỉnh chính xác và lắp đặt ổn định.
• Cấu trúc lò xo đàn hồi giúp uy trì lực ép ổn định giữa bánh xe và vật thể
• Dễ điều chỉnh, dễ lắp ráp và cân chỉnh encoder nhanh chóng
• Giảm rung, bảo vệ encoder, tăng tuổi thọ và độ chính xác đo.
• Có nhiều loại nhiều kiểu đồ gá encoder, tùy vào nhu cầu sử dụng và lắp đặt bánh xe encoder mà lựa chọn kiểu đồ gá phù hợp

Cách hoạt động của bánh xe encoder khi kết hợp với encoder:

Khi bánh xe silicon quay, trục gắn liền với encoder cũng quay theo, tạo ra các xung tín hiệu tương ứng với số vòng quay. Vi điều khiển đếm các xung này để tính toán quãng đường di chuyển và tốc độ của bánh xe, từ đó xác định vị trí và điều khiển chuyển động chính xác.

Một số cách lắp đặt Encoder:
Cách lắp đặt Encoder lên băng tải, băng chuyền…
