Bảng Led BCD kết nối ngõ ra PLC hiển thị chiều dài đưa giá trị số mét từ bộ điều khiển ra màn hình cỡ lớn tại khu vực sản xuất. PLC xử lý giá trị chiều dài và xuất tín hiệu BCD; bảng tiếp nhận tín hiệu để hiển thị cho người vận hành quan sát. Sản phẩm đã được lắp đặt cho Công ty sản xuất sắt thép trong ứng dụng hiển thị chiều dài thành phẩm sắt.

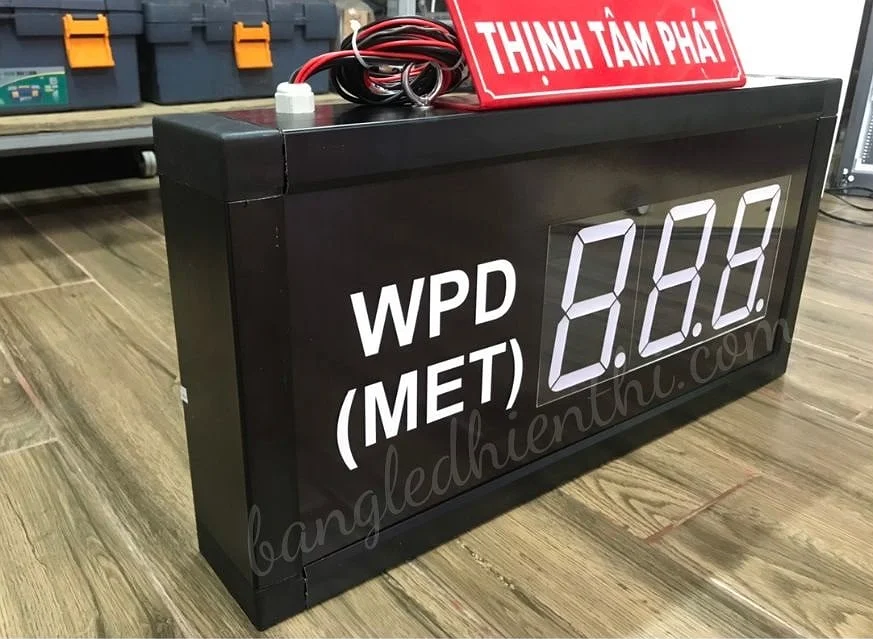

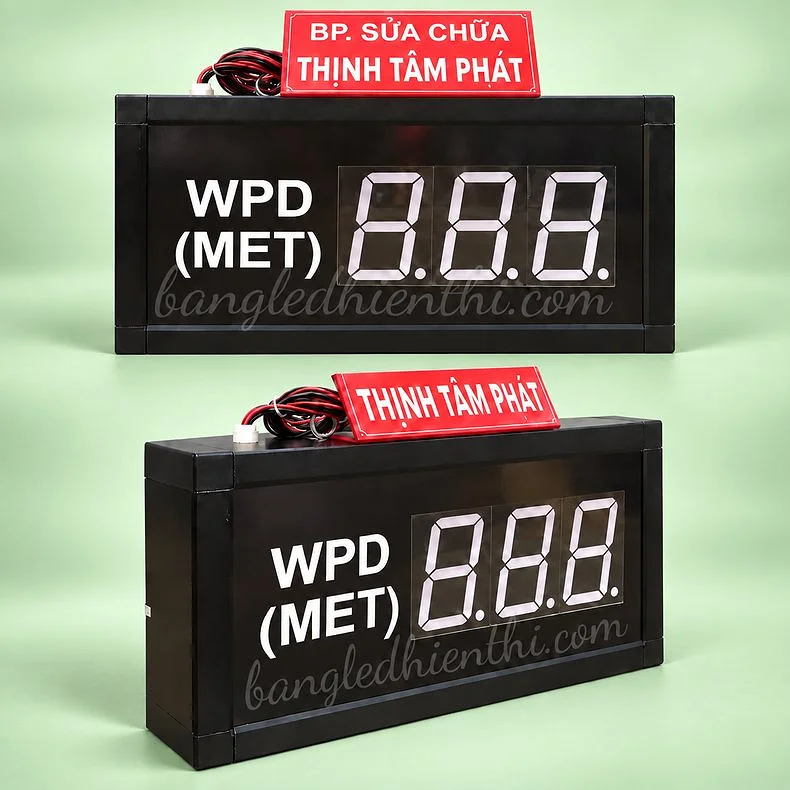

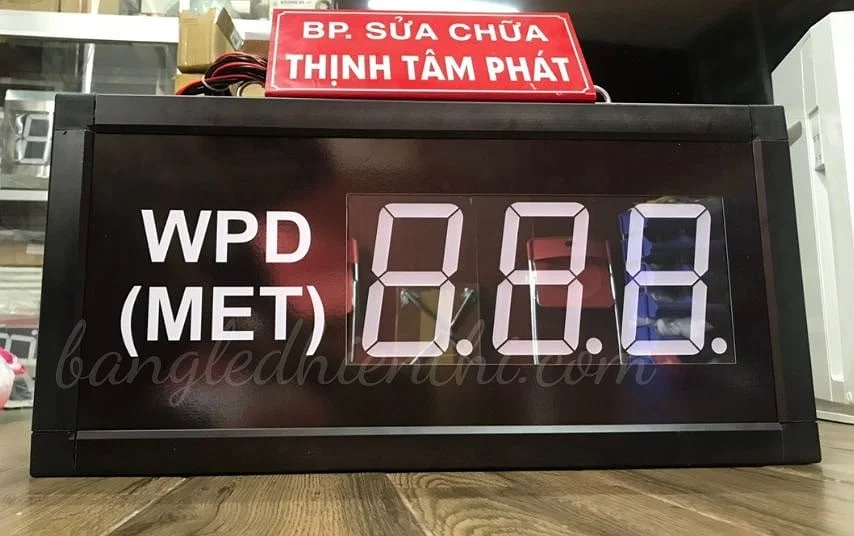

Bảng LED 3 số hiển thị chiều dài theo đơn vị mét, kết nối với ngõ ra PLC.
Ngõ vào BCD: đặc điểm chính khi kết nối PLC
BCD là cách mã hóa từng chữ số thập phân bằng bốn bit. Với bảng hiển thị chiều dài, các tín hiệu từ ngõ ra số của PLC mang giá trị chữ số cần đưa lên màn hình. Cách kết nối này phù hợp với hệ thống đã có PLC tính toán chiều dài và có ngõ ra BCD tương thích.
Điểm cần xác định là PLC thực hiện phần xử lý giá trị đo, còn bảng LED thực hiện phần hiển thị. Do đó, bảng không thay thế cảm biến đo chiều dài hoặc cơ cấu đo trên máy. Giá trị hiển thị phụ thuộc vào dữ liệu PLC xuất ra và việc đấu đúng các nhóm tín hiệu BCD.
Hiểu mã BCD qua một chữ số
Trong một nhóm BCD, các bit có trọng số 1, 2, 4 và 8. Chẳng hạn, số 5 được biểu diễn bằng mã 0101; số 9 được biểu diễn bằng mã 1001 khi viết theo thứ tự bit 8–4–2–1. Khi có nhiều chữ số, mỗi hàng đơn vị, hàng chục hoặc hàng trăm cần được xử lý theo thiết kế giao tiếp tương ứng.
Với mỗi nhu cầu sử dụng của khách hàng, IoT-TTP sẽ lập trình theo yêu cầu riêng.

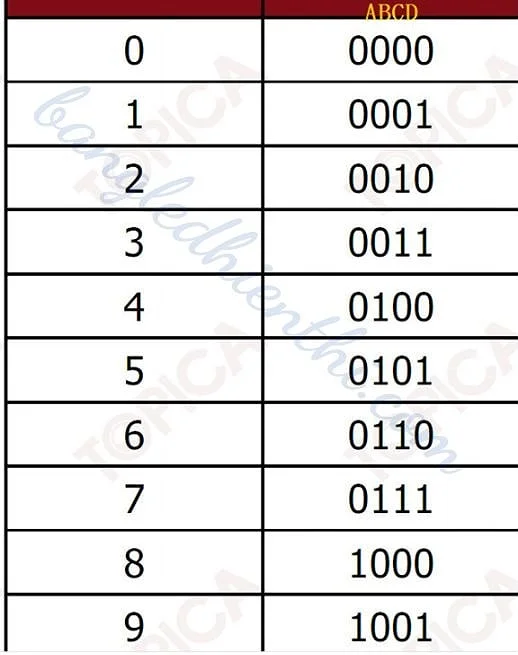

Bảng mã BCD từ 0 đến 9: mỗi chữ số thập phân được biểu diễn bằng bốn bit.

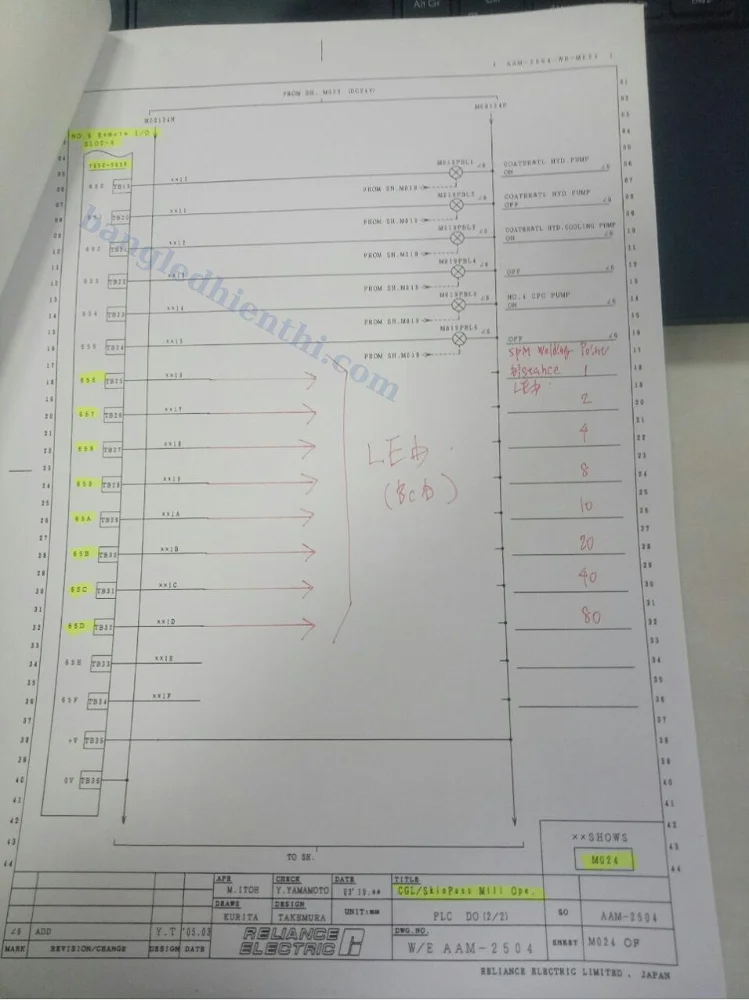

Sơ đồ được cung cấp cho thấy các tín hiệu được ghi trọng số 1, 2, 4, 8 và 10, 20, 40, 80, kèm chú thích LED (BCD). Đây là cơ sở đối chiếu phương án kết nối với PLC. Khi thi công bảng ba số, cần sử dụng sơ đồ đấu nối đầy đủ của cấu hình thực tế, bao gồm phần tín hiệu cho hàng trăm.
Ứng dụng thực tế của bảng Led BCD kết nối ngõ ra PLC tại Công ty sản xuất sắt thép
Bảng được sản xuất và lắp đặt theo yêu cầu của Công ty sản xuất sắt thép để hiển thị chiều dài thành phẩm sắt.
Việc đưa giá trị từ PLC lên bảng LED giúp người vận hành quan sát số mét ở khu vực làm việc và đối chiếu với yêu cầu của công đoạn sản xuất.
Với ứng dụng này, giá trị chiều dài vẫn do hệ thống đo và PLC của dây chuyền xử lý. Bảng LED bổ sung một vị trí hiển thị rõ ràng, phù hợp khi màn hình trong tủ điều khiển nhỏ hoặc không thuận tiện để quan sát từ nơi đứng máy.
Thông số kỹ thuật của bảng Led BCD kết nối ngõ ra PLC hiển thị chiều dài
- Chức năng: hiển thị giá trị chiều dài do PLC cung cấp.
- Ngõ vào: tín hiệu BCD từ ngõ ra PLC.
- Số chữ số: 3 số.
- Dải hiển thị: 000–999.
- Đơn vị: mét (m).
- Kiểu hiển thị: LED 7 đoạn màu đỏ.
- Kích thước LED: 5 inch.
- Số mặt hiển thị: 1 mặt.
- Kích thước bảng: rộng 615 × cao 300 × sâu 95 mm.
- Khung: nhôm định hình.
- Ứng dụng đã triển khai: hiển thị chiều dài thành phẩm sắt
Các ứng dụng khác của bảng Led BCD kết nối ngõ ra PLC hiển thị chiều dài
Ngoài ứng dụng sắt thép đã triển khai, bảng có thể được lựa chọn cho các công đoạn dưới đây khi PLC có khả năng xuất dữ liệu BCD tương thích. Dải hiển thị và yêu cầu đo của từng máy cần được đối chiếu trước khi lắp đặt.
Máy kiểm vải và cuộn vải
Đưa giá trị chiều dài do PLC xử lý ra vị trí người đứng máy để theo dõi số mét của lượt kiểm hoặc lượt cuộn. Với cuộn dài vượt dải 000–999, cần chọn cấu hình hiển thị nhiều chữ số hơn. Việc tính chiều dài từng cuộn hay tổng chiều dài phụ thuộc chương trình điều khiển của máy.
Dây chuyền dây điện và cáp
Hiển thị số mét tại công đoạn cuốn hoặc chia cuộn, hỗ trợ người vận hành đối chiếu chiều dài đang xử lý với quy cách sản xuất. Hệ thống đo và PLC cần cung cấp đúng giá trị BCD cho bảng; các chức năng dừng máy hoặc cắt vật liệu được xử lý riêng bởi hệ thống điều khiển.
Máy cuộn giấy, màng nhựa và vật liệu dạng băng
Bổ sung màn hình chiều dài tại khu vực thao tác của máy cuộn hoặc chia cuộn. Người vận hành có thể theo dõi số mét mà không phải liên tục di chuyển đến tủ điện. Với vật liệu dễ trượt hoặc co giãn, cần kiểm tra cơ cấu đo trước khi dùng số liệu để xác nhận chiều dài sản phẩm.
Dây chuyền ống nhựa, ống cao su và thanh vật liệu
Hiển thị chiều dài từ PLC tại công đoạn đùn, kéo hoặc đưa vật liệu qua cụm đo. Phương án phù hợp khi cần một màn hình riêng cho số mét và hệ thống hiện có cung cấp được tín hiệu tương thích. Độ phân giải cần dùng phải được thống nhất cùng cấu hình hiển thị.
