TTP-TH-23M cảnh báo rò rỉ nước và nhiệt độ độ ẩm cao hoặc thấp 3in1 hướng đến các hệ thống cần theo dõi không chỉ một giá trị nhiệt ẩm tức thời mà còn trạng thái vượt ngưỡng và nguy cơ nước rò tại hiện trường.
TTP-TH-23M cho phép cài cảnh báo nhiệt độ thấp, nhiệt độ cao, độ ẩm thấp và độ ẩm cao. Khi bổ sung cảm biến nước, phiên bản 3in1 tạo thành một điểm giám sát môi trường có thể dùng độc lập tại chỗ hoặc tích hợp vào kiến trúc giám sát lớn hơn thông qua tùy chọn truyền thông.
Giám sát cả ngưỡng cao và ngưỡng thấp
Một hệ thống chỉ cảnh báo khi nhiệt độ tăng cao sẽ chưa phù hợp với kho lạnh hoặc tủ bảo quản mát, nơi nhiệt độ giảm quá thấp cũng có thể là bất thường. Tương tự, độ ẩm quá cao và quá thấp đều có thể cần kiểm soát tùy loại hàng hóa hoặc quy trình.
TTP-TH-23M có các tham số Low, High, Offset và thời gian ổn định ngõ ra cho nhiệt độ/độ ẩm. Điều này giúp thiết lập vùng vận hành mong muốn và hạn chế cảnh báo do biến động rất ngắn nếu người dùng cài thời gian ổn định phù hợp.
Rò rỉ nước là một trạng thái độc lập với nhiệt độ – độ ẩm
Rò rỉ nước có thể xảy ra cục bộ mà đầu dò nhiệt ẩm chưa kịp phản ánh rõ thay đổi của môi trường. Vì vậy, cảm biến nước nên được xem như một trạng thái giám sát riêng.

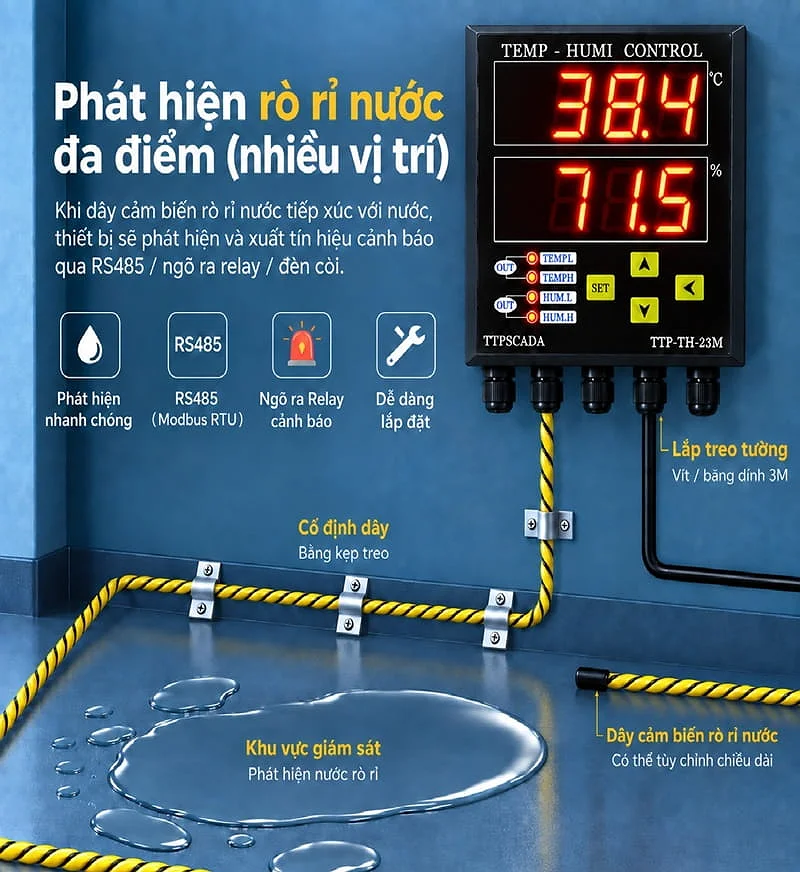

Dây phát hiện có thể bố trí dọc khu vực cần bảo vệ, ưu tiên nơi nước có khả năng chảy đến trước.
– Dưới sàn nâng và gần dàn lạnh phòng server.
– Gần đường ống nước, ống xả ngưng, bơm và van.
– Khu vực kho lạnh, tủ mát hoặc hệ thống HVAC.
– Khu vực lưu trữ có tài sản dễ hư hỏng khi tiếp xúc nước.
Ứng dụng khi kết nối hệ thống IoT hoặc SCADA
TTP-TH-23M hỗ trợ tùy chọn RS485 Modbus RTU hoặc Modbus TCP. Với RS485, người dùng có thể cấu hình địa chỉ Modbus từ 1 đến 255, nhiều mức baud rate, parity và stop bit. Đây là nền tảng phù hợp để đưa giá trị nhiệt độ và độ ẩm về bộ thu thập dữ liệu, PLC, HMI hoặc phần mềm giám sát.
– TEMP_PV: giá trị nhiệt độ hiện tại.
– HUMI_PV: giá trị độ ẩm hiện tại.
– TEMP_LOW / TEMP_HIGH: trạng thái vượt ngưỡng nhiệt độ.
– HUMI_LOW / HUMI_HIGH: trạng thái vượt ngưỡng độ ẩm.
– WATER_LEAK: trạng thái phát hiện rò rỉ nước của phiên bản 3in1.

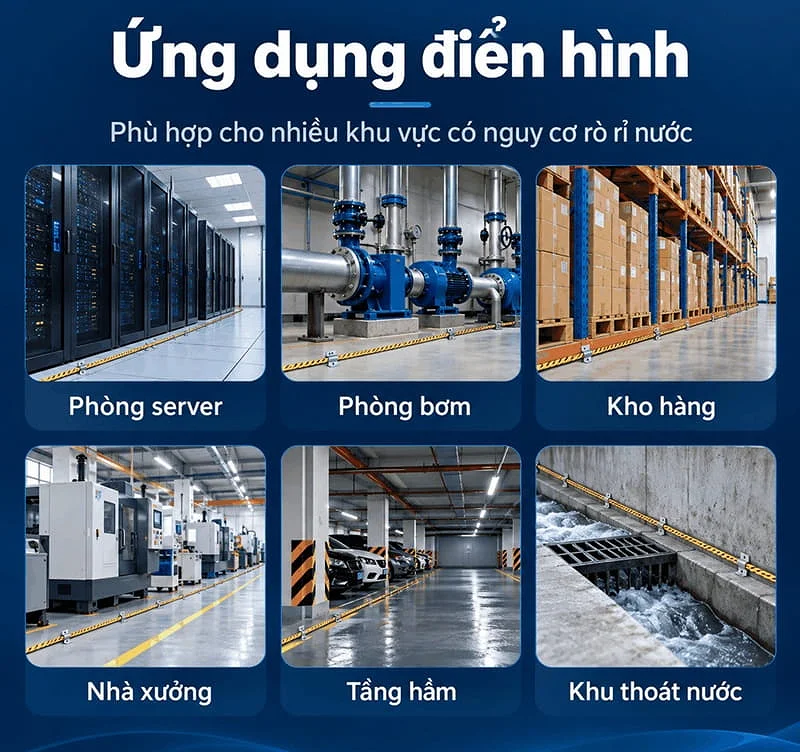

Phiên bản này phù hợp cho phòng server, kho lạnh, kho dược, nhà xưởng, phòng kỹ thuật, phòng thí nghiệm và những khu vực có cả yêu cầu kiểm soát nhiệt ẩm lẫn nguy cơ nước rò. Đặc biệt trong hệ thống nhiều khu vực, việc chuẩn hóa cùng một model giúp dễ xây dựng giao diện, đặt tag và bảo trì hơn.

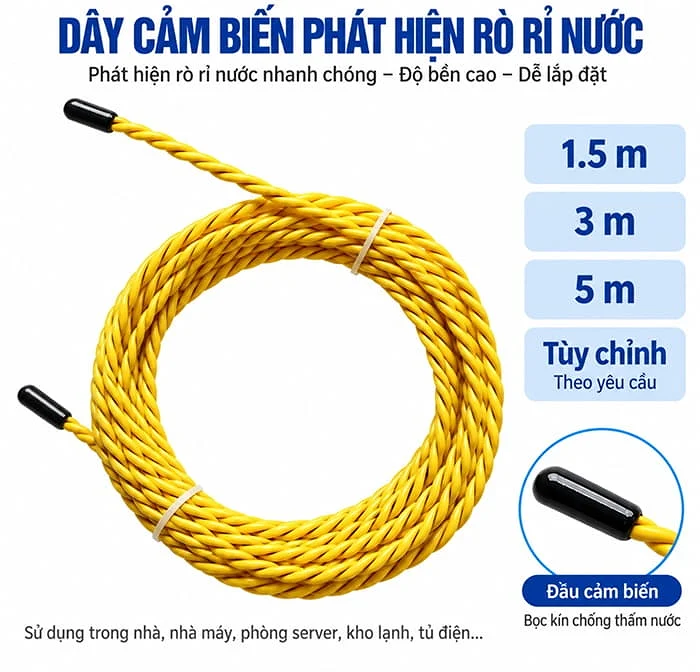

Dây cảm biến phát hiện rò rỉ nước
– Dây dò dạng không định vị cho phép trải theo tuyến cần bảo vệ; khi nước chạm vào bất kỳ điểm cảm biến trên tuyến, bộ thu rò rỉ có thể tạo tín hiệu cảnh báo.

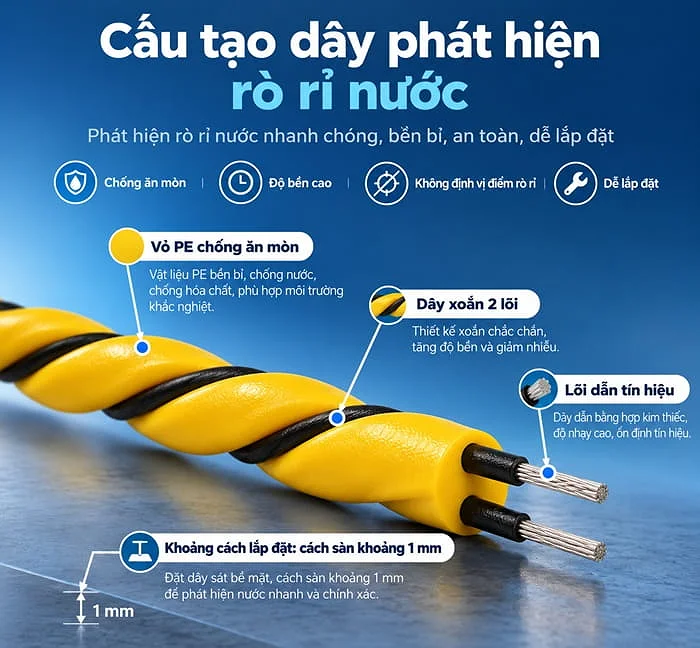

Cấu tạo dây dò

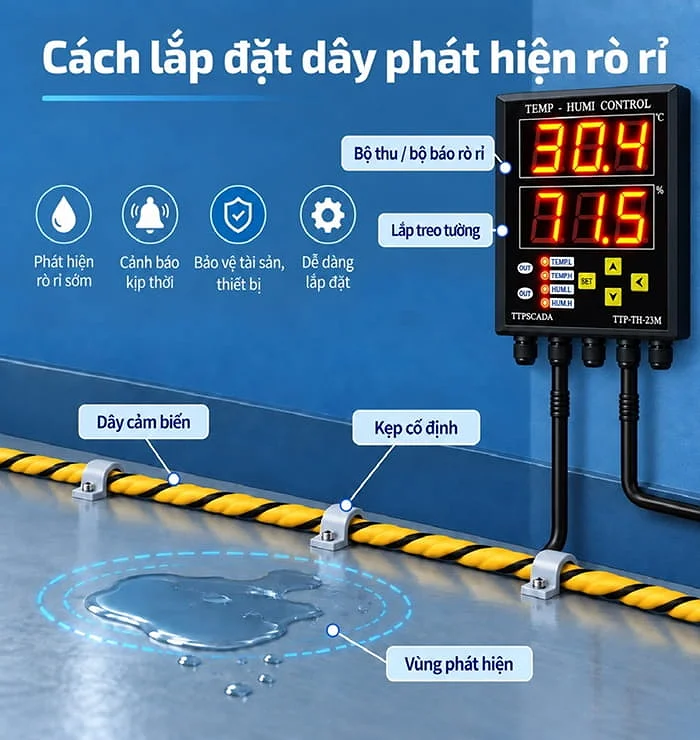

Cách lắp đặt dây dò theo tuyến
– Nếu dùng dây dài hoặc chia nhiều khu vực, cần xác nhận giới hạn chiều dài, bộ thu và phương thức đấu nối của cấu hình thực tế để chọn loại dây cảm biến phù hợp.

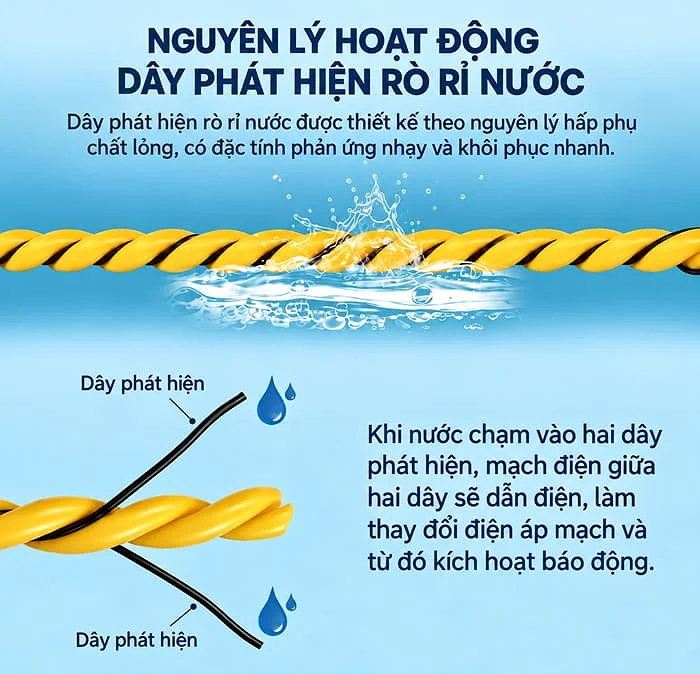

Nguyên lý phát hiện nước giữa hai đường cảm biến
– Dây cảm biến có các lựa chọn 1,5 m / 3 m / 5 m và có thể tùy chỉnh chiều dài. Cấu hình chiều dài cần được xác nhận khi đặt hàng.
Thông số kỹ thuật bộ thiết bị TTP-TH-23M
-
- Model: TTP-TH-23M – phiên bản mở rộng 3in1
- Chức năng chính: Cảnh báo nhiệt độ, độ ẩm và phát hiện rò rỉ nước
- Đầu dò nhiệt ẩm: SHT20
- Dây dò rò rỉ nước: Dạng không định vị, 2 lõi có che chắn, cấu trúc xoắn; lớp PE chống ăn mòn
- Lựa chọn chiều dài dây: 1,5 m / 3 m / 5 m; có thể đặt chiều dài khác theo yêu cầu, xác nhận khi đặt hàng
-
- Khoảng đo nhiệt độ: -40 đến 125°C; sai số ±0,3°C
- Khoảng đo độ ẩm: 0 đến 100%RH; sai số ±3%RH
- Cảnh báo nhiệt ẩm: Nhiệt độ cao/thấp; độ ẩm cao/thấp; điều khiển cảnh báo ON/OFF

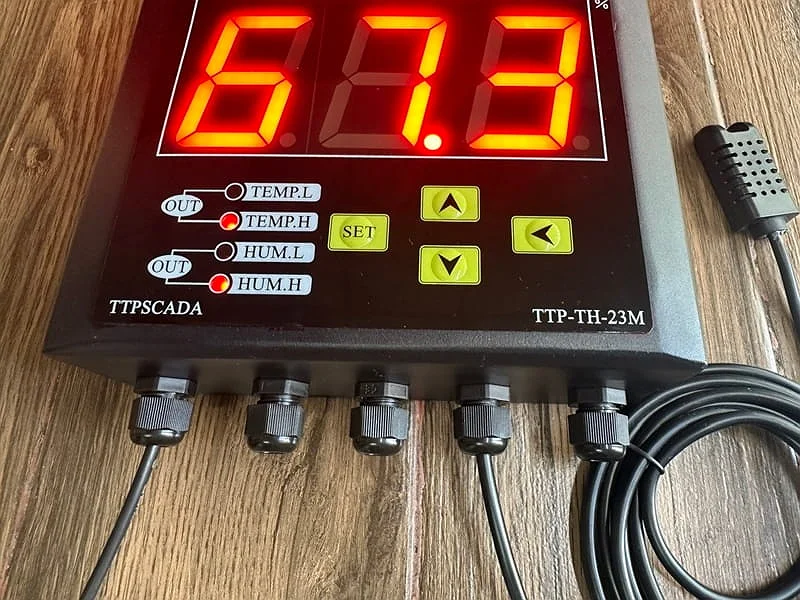

- Ngõ ra nền: 4 relay cho Low/High Temperature và Low/High Humidity
-
- Hiển thị: LED 7 đoạn màu đỏ; mỗi dòng 3 chữ số, mỗi chữ số khoảng W50 x H70 mm
- Nguồn: 100-240VAC 50/60Hz; tùy chọn 12VAC hoặc 24-48VDC khi đặt hàng
- Truyền thông: RS485 Modbus RTU hoặc Modbus TCP – tùy chọn
- Cài đặt: Phím nhấn mặt trước; có thể cài thời gian ổn định ngõ ra 0-99 giây

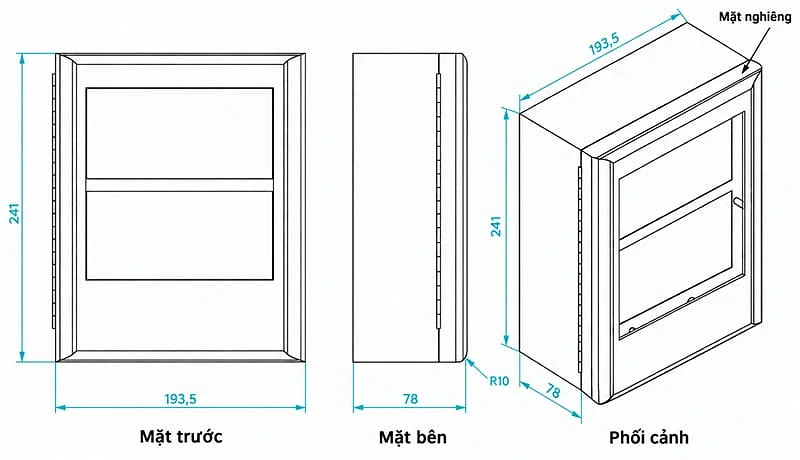

- Kích thước: Khoảng W193,5 x H241 x D78 mm

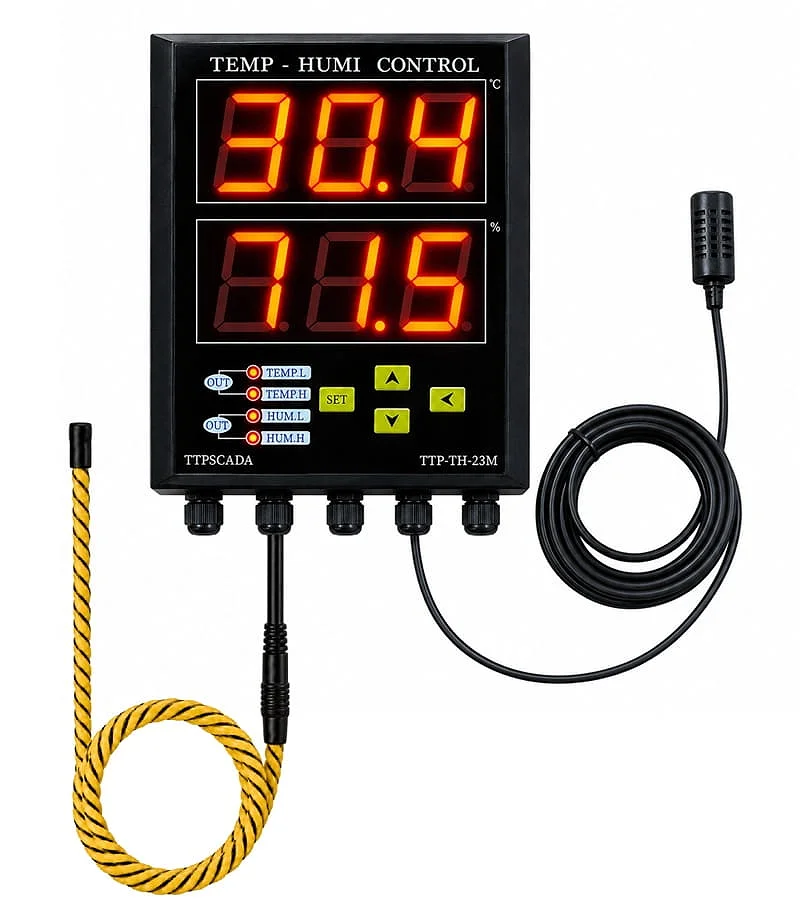

TTP-TH-23M cảnh báo rò rỉ nước và nhiệt độ độ ẩm cao hoặc thấp 3in1
Phiên bản 3in1 phù hợp khi cần kết hợp ba nhu cầu theo dõi nhiệt độ, độ ẩm và rò rỉ nước trong cùng một giải pháp TTP-TH-23M. Thiết bị vừa đo và cảnh báo nhiệt ẩm, vừa bổ sung khả năng phát hiện nước tại các vị trí có nguy cơ rò rỉ.
