Với hệ thống cần theo dõi một số trạng thái quan trọng như bơm lỗi, mức nước cao, cửa tủ mở hoặc rò rỉ nước, S140 GSM giúp đưa thông tin đến người vận hành mà không cần kéo đường truyền về phòng trực. Hai relay đảm nhiệm hai chức năng riêng: liên động khi có cảnh báo và đóng/ngắt bằng lệnh SMS.
Khi cần thay thế hoặc bổ sung chức năng lưu lịch sử sự cố, có thể tham khảo Thiết bị cảnh báo sự cố máy và lưu lịch sử TTP-16SMS với nhiều tính năng thông minh hơn. Việc lựa chọn nên dựa trên tín hiệu hiện có và nhu cầu vận hành để bố trí đấu nối phù hợp.

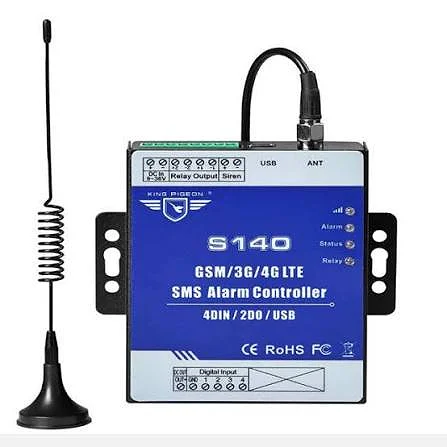

Thông số kỹ thuật bộ S140 GSM SMS
Cấu hình giám sát và giao tiếp
Model: S140.
Ngõ vào số: 4 kênh.
Chế độ ngõ vào: NO, NC hoặc EOL.
Điện trở EOL: 2,2 kΩ.
Ngõ ra relay: 2 kênh, gồm 1 relay liên động cảnh báo và 1 relay điều khiển bằng SMS.
Số nhận SMS cảnh báo: 3 số điện thoại.
Số nhận cuộc gọi cảnh báo: 5 số điện thoại.
Cổng cấu hình: USB.
Điều khiển từ xa: Bật/tắt chế độ giám sát, điều khiển relay, truy vấn trạng thái.
Bảo vệ lệnh điều khiển: Mật khẩu.
Các chức năng này phù hợp với việc nhận tín hiệu đóng/ngắt từ thiết bị hiện trường. Khi chọn chế độ EOL, điện trở phải được bố trí đúng sơ đồ đấu nối của ngõ vào.
Ngõ vào NO, NC và EOL dùng như thế nào?
NO — thường mở: tiếp điểm đóng khi xuất hiện sự kiện cần cảnh báo.
NC — thường đóng: tiếp điểm mở khi xảy ra sự kiện.
EOL — điện trở cuối tuyến: sử dụng điện trở 2,2 kΩ trong mạch giám sát, đấu theo cấu hình tương ứng.
Trong tủ điện, cách tích hợp thuận tiện là lấy tiếp điểm khô từ relay trung gian hoặc tiếp điểm báo lỗi của thiết bị. Phương án này giúp tách tín hiệu giám sát khỏi điện áp điều khiển.
Ví dụ, để theo dõi lỗi biến tần, có thể cấu hình relay báo lỗi của biến tần rồi đưa tiếp điểm về S140. Không đưa trực tiếp điện áp 220 VAC vào chân ngõ vào số. Với ngõ ra transistor PLC, cần kiểm tra khả năng tương thích hoặc dùng relay trung gian.
Cảnh báo khi xảy ra sự cố và khi phục hồi
Ở phiên bản hỗ trợ, người dùng có thể đặt nội dung SMS riêng cho trạng thái kích hoạt và trạng thái trở lại bình thường. Tín hiệu giữ nguyên trạng thái báo động được xử lý như một sự kiện, giúp hạn chế gửi lặp liên tục.
Relay liên động và relay điều khiển SMS
Relay liên động dùng để kích hoạt thiết bị khi có cảnh báo, chẳng hạn đèn hoặc mạch còi. Relay còn lại nhận lệnh đóng/ngắt từ điện thoại. Hai chức năng cần được phân biệt khi thiết kế mạch điều khiển.
Với động cơ, bơm hoặc tải có dòng khởi động lớn, nên để S140 điều khiển relay trung gian hoặc contactor. Việc chọn tải phải xét cả dòng điện, điện áp và loại tải; không suy ra khả năng đóng cắt động cơ chỉ từ dòng định mức ghi trên relay.
Cấu hình và kiểm tra trạng thái
USB được dùng để cài đặt thông số trên máy tính. Các thao tác SMS cơ bản gồm bật/tắt giám sát, đóng/ngắt relay độc lập và hỏi trạng thái thiết bị. Phần mềm, driver và chức năng cài đặt từ xa cần phù hợp với đời S140 đang sử dụng.
Ứng dụng GSM S140 trong hệ thống điện
Các phương án tích hợp dưới đây sử dụng tín hiệu tiếp điểm từ thiết bị bên ngoài:
Tủ điều khiển bơm: Nhận tín hiệu từ relay quá tải, báo lỗi biến tần, tiếp điểm phản hồi contactor.
Bồn chứa nước: Nhận tín hiệu từ phao mức cao, mức thấp hoặc bộ điều khiển mức có relay.
Phòng máy, phòng server: Nhận tín hiệu từ bộ dò rò rỉ nước, cửa mở, bộ điều khiển nhiệt độ có tiếp điểm cảnh báo.
Tủ phân phối điện: Nhận tín hiệu từ relay giám sát pha hoặc tiếp điểm báo trạng thái thiết bị.
Máy móc sản xuất: Nhận tín hiệu từ relay tổng hợp báo lỗi của PLC hoặc bộ điều khiển.
Ví dụ phân bổ 4 kênh tại một trạm bơm: IN1 báo mức nước cao; IN2 báo mức nước thấp; IN3 báo bơm quá tải; IN4 báo cửa tủ mở. Đây là phương án thiết kế tham khảo, có thể thay đổi theo nhu cầu vận hành.
S140 tiếp nhận trạng thái cảnh báo. Muốn biết giá trị nhiệt độ, áp suất hoặc mức nước liên tục, cần chọn thiết bị đo và bộ truyền dữ liệu phù hợp. Một cảm biến 4–20 mA không thể đưa trực tiếp vào ngõ vào tiếp điểm để đọc giá trị đo.
Lựa chọn GSM S140 theo nhu cầu thực tế
S140 phù hợp với hệ thống cần giám sát 4 trạng thái đóng/ngắt và có nhu cầu cảnh báo qua điện thoại. Khi lựa chọn, nên cung cấp số lượng tín hiệu, loại tiếp điểm, nguồn có sẵn trong tủ, tải cần điều khiển và yêu cầu mạng di động.
