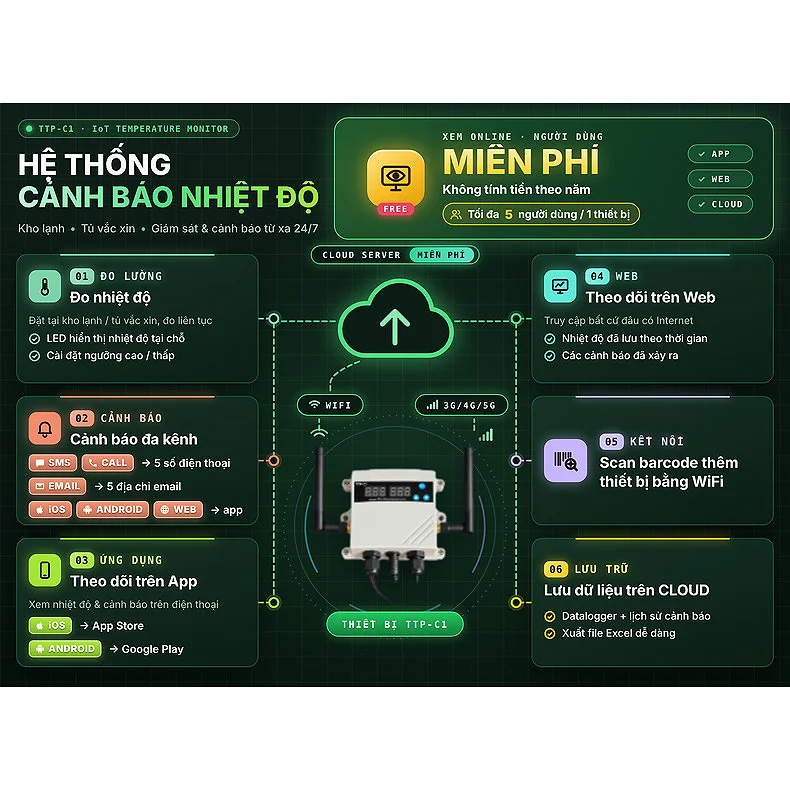

Hệ thống cảnh báo nhiệt độ từ xa TTP-C1 do IoT-TTP cung cấp giúp cơ sở theo dõi điều kiện bảo quản và nhận thông báo khi vượt ngưỡng đã cài. Hệ thống kết hợp thiết bị TTP-C1, cảm biến và các kênh cảnh báo, cho phép nhân viên kiểm tra nhiệt độ tại chỗ và người quản lý theo dõi tình trạng từ xa.
Cấu hình được lựa chọn theo vị trí lắp tại kho, tủ bảo quản hoặc phòng thiết bị. App, Web và lưu trữ Cloud là tiện ích đi kèm phần cứng, hỗ trợ xem số đo, tra cứu sự kiện và dữ liệu đã lưu. Phần mềm không thu phí hằng năm, cho tối đa 5 người dùng trên mỗi thiết bị.
HA MÔ HÌNH
Từ điểm đo đến cảnh báo và theo dõi từ xa
Cảm biến đo tại khu vực cần theo dõi, thiết bị TTP-C1 hiển thị nhiệt độ trên LED và so sánh với ngưỡng cao/thấp đã cài. Khi vượt giới hạn, hệ thống gửi cảnh báo qua các kênh được bật để người phụ trách kiểm tra, xử lý. Với cấu hình cảm biến phù hợp, hệ thống hỗ trợ theo dõi thêm độ ẩm nếu người dùng có nhu cầu.
HA Thiết bị
Các chức năng của hệ thống cảnh báo nhiệt độ từ xa TTP-C1 giám sát trên App và Web
– Model: TTP-C1.
– Đại lượng theo dõi: Nhiệt độ; hỗ trợ độ ẩm theo cấu hình cảm biến.
– Hiển thị tại chỗ: Màn hình LED hiển thị nhiệt độ.
– Giới hạn cảnh báo: Cài đặt ngưỡng nhiệt độ cao và thấp.
– Kênh thông báo: SMS, cuộc gọi, email và thông báo trên App/Web.
HA SMS
– Danh sách nhận cảnh báo: Tối đa 5 số điện thoại và 5 địa chỉ email.
– Kết nối: WiFi phục vụ Cloud; SIM dùng cho SMS và cuộc gọi.
– Ngõ ra trên giao diện: Y1–Y5, bật/tắt, chế độ tay hoặc tự động và hẹn giờ.
– Đồng hồ: Đồng bộ RTC từ điện thoại hoặc máy chủ NTP.
HA đồng bộ
Chuẩn bị WiFi và SIM tại vị trí lắp đặt
WiFi có Internet phục vụ việc đưa dữ liệu lên Cloud, xem App/Web và nhận thông báo trực tuyến. Thiết bị TTP-C1 sử dụng SIM để nhắn tin và gọi điện. Cần kiểm tra đường truyền, tín hiệu di động và dịch vụ SIM trước khi đưa hệ thống vào sử dụng.
HA
Vị trí khe SIM và anten trên thiết bị TTP-C1.
Chọn kênh cảnh báo phù hợp với người trực
Hệ thống hỗ trợ tối đa 5 số điện thoại nhận SMS và cuộc gọi, cùng tối đa 5 địa chỉ email trên mỗi thiết bị TTP-C1. Cơ sở có thể bố trí người trực chính và các đầu mối liên quan, sau đó bật những phương thức thông báo cần dùng trên giao diện cài đặt.
Nội dung cảnh báo có thể chỉnh trên điện thoại. Đặt tên thiết bị theo vị trí như kho thực phẩm, tủ bảo quản hoặc phòng máy sẽ giúp người nhận xác định nhanh điểm cần kiểm tra khi có thông báo.
HA 02 – 04
Cài kênh thông báo và nội dung cảnh báo theo từng sự kiện trên App đi kèm.
Kết hợp ngõ ra với phương án xử lý tại cơ sở
Giao diện OUTPUT có các ngõ ra Y1–Y5 với chức năng bật/tắt từ xa, chế độ tay hoặc tự động liên kết cảnh báo và hẹn giờ. Tùy cấu hình và phương án đấu nối, có thể sử dụng ngõ ra để tác động còi báo hoặc thiết bị phụ trợ qua mạch giao tiếp phù hợp với tải.
HA 03
Lựa chọn hệ thống theo khu vực cần cảnh báo
Kho thực phẩm và khu vực bảo quản hàng hóa
Với kho thực phẩm và hàng hóa, hệ thống TTP-C1 giúp theo dõi nhiệt độ và cảnh báo khi ra ngoài giới hạn. Nhân viên kiểm tra tại chỗ trên màn hình LED; người phụ trách nhận thông báo từ xa và có thể xem lại diễn biến trên App/Web đi kèm khi có kết nối Internet.
Nhà thuốc kho dược và tủ vắc xin
Thiết bị phù hợp với nhu cầu theo dõi nhiệt độ bảo quản khi được chọn đúng cảm biến và cấu hình. Với khu vực cần theo dõi cả độ ẩm, cần xác định thêm yêu cầu này khi đặt hàng. Ngưỡng cảnh báo được thiết lập theo điều kiện bảo quản thực tế của từng loại hàng.
Phòng server, phòng máy và phòng thiết bị
TTP-C1 cũng có thể dùng tại khu vực cần theo dõi nhiệt độ môi trường và thông báo cho người phụ trách khi quá giới hạn. Phương án lắp đặt cần xác định vị trí đầu dò, ngưỡng báo và người nhận để việc tiếp nhận thông tin gắn với đúng khu vực quản lý.
Lắp đặt và kiểm tra hoạt động của hệ thống
Lắp thiết bị, đặt đầu dò tại vị trí cần theo dõi và cấp nguồn. Thêm thiết bị trên App bằng barcode, kết nối WiFi, đặt tên, đồng bộ giờ và cài ngưỡng cao/thấp. Nhập số điện thoại, email, bật các kênh cần dùng rồi thử cảnh báo trong điều kiện kiểm soát để kiểm tra việc gửi nhận và các ngõ ra có sử dụng.
Chi phí đầu tư thiết bị, kết nối Internet và cước SIM được tính theo nhu cầu thực tế. Phần mềm đi kèm miễn phí hằng năm giúp cơ sở bổ sung khả năng xem và tra cứu từ xa khi triển khai hệ thống cảnh báo.
HA CHI PHÍ
Khách hàng chỉ cần cung cấp khoảng nhiệt độ cần đo, nhu cầu theo dõi thêm về độ ẩm nếu cần, số vị trí lắp, vị trí đặt đầu dò và nhu cầu dùng ngõ ra. Đồng thời xác định điều kiện WiFi, Internet, sóng di động và danh sách người nhận cảnh báo. IoT-TTP luôn sẵn sàng tư vấn cấu hình hệ thống cảnh báo nhiệt độ từ xa theo các yêu cầu này.
Giám sát hệ thống bằng App và Web đi kèm
App iOS, Android và Web TTPSCADA đi kèm hệ thống giúp xem số đo, trạng thái kết nối và ngõ ra. Mỗi thiết bị hỗ trợ tối đa 5 người dùng theo dõi. Trang chủ tập trung các thiết bị theo tên, thuận tiện khi cơ sở có nhiều điểm đo.
HA Giao diện 30 – 31
Biểu đồ dữ liệu và báo cáo Excel
Cloud lưu dữ liệu đo và lịch sử cảnh báo. Người dùng xem biểu đồ nhiệt độ, độ ẩm theo ngày, tuần, tháng hoặc khoảng tùy chọn, cùng giá trị thấp nhất, trung bình và cao nhất. Chức năng xuất Excel hỗ trợ tổng hợp nhật ký theo dõi.
HA 7 Biểu đồ nhiệt + Excel 9
Tra cứu sự kiện sau khi nhận cảnh báo
Nhật ký có tên thiết bị, thời gian và nội dung như nhiệt độ thấp, nhiệt độ về bình thường hoặc mất kết nối. Bộ lọc theo thời gian và nhóm Thiết bị, OUTPUT, ALARM giúp tìm lại sự kiện cần kiểm tra.
HA 40-41-42
