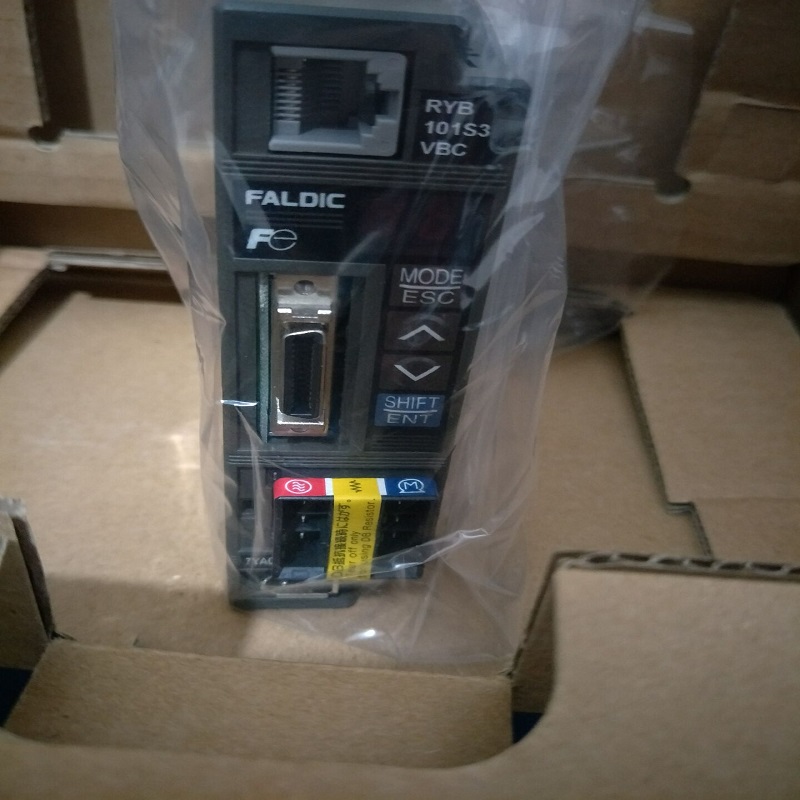

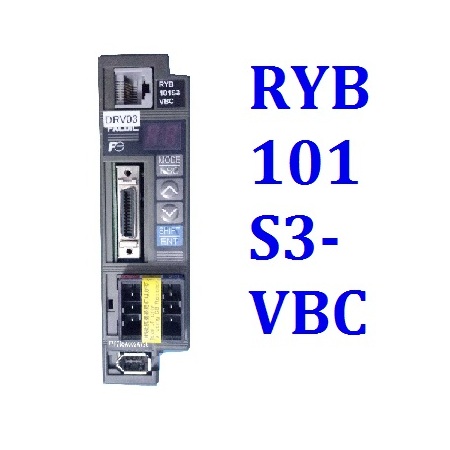

Bộ điều khiển servo Fuji RYB101S3-VBC

Thông số kỹ thuật của bộ điều khiển servo Fuji RYB101S3-VBC:

– Hệ thống servo FALDIC-β

– Part code: RYB1002

– Loại khuếch đại: RYB101S3-VBC

– Điện áp đầu vào: 3 pha 200V

– Công suất động cơ: 0.1kW (1000W)

– Ứng dụng loại lò phản ứng AC: ACR2-0.4A

– Đầu vào của bộ điều khiển servo Fuji RYB101S3:

• Pha: Đầu vào 3 pha (Có thể nhập đầu vào một pha nếu đầu ra động cơ từ 400 W trở xuống.)
• Điện áp: AC 200 đến 230V -15% + 10%
• Tần số: 50/60 Hz

– Đầu ra của bộ điều khiển servo Fuji RYB101S3:

• Hệ thống điều khiển: Điều khiển dòng điện hình sin (đầy đủ kỹ thuật số)
• Khả năng quá tải: 3s / 300%
• Phanh: Hãm tái sinh thành mạch trung gian DC với điện trở phục hồi được cài đặt bên ngoài

– Bộ mã hóa của bộ điều khiển servo Fuji RYB101S3-VBC: Bộ mã hóa nối tiếp 16 bit để phát hiện vị trí tăng dần (độ phân giải / lượt: 16 bit = 65536)





– Chức năng

• Điều khiển vị trí: Đầu vào tàu xung
• Tối đa tần số xung: Đầu vào: 1 MHz (vi sai), 200 kHz (bộ thu mở), đầu ra: 500 kHz (vi sai)
• Độ phân giải điều khiển vị trí: 216 (= 65536) / vòng quay
• Đáp ứng tần số: 600 Hz (tại JL = JM)
• Tối đa tốc độ: 5000r / phút
• Các chức năng mới chính: Điều khiển triệt tiêu rung, bộ lọc notch, điều khiển theo dõi lệnh, điều chỉnh tự động mới, chức năng phân tích servo (tùy chọn bộ tải PC)

– Chức năng bảo vệ (báo động) của bộ điều khiển servo Fuji RYB101S3-VBC: Quá dòng (01, 02), quá dòng (03), quá áp (04), sự cố bộ mã hóa (05), sự cố về điện điều khiển (06, 07), lỗi bộ nhớ (08), lỗi kết hợp (09), quá nhiệt điện trở (10), lỗi giao tiếp bộ mã hóa (11), lỗi tín hiệu điều khiển (12), quá tải động cơ (13), thiếu điện áp (14), quá nhiệt điện trở phục hồi (15), sai lệch quá mức (16), quá nhiệt của bộ khuếch đại (17), bộ mã hóa quá nóng (18), lỗi ban đầu (19)

– Điều kiện làm việc phù hợp với bộ điều khiển servo Fuji RYB101S3-VBC:

• Nơi cài đặt:
  • Đối với trong nhà sử dụng tối đa. độ cao 1000 m. Nơi lắp đặt không được có bụi, khí ăn mòn hoặc ánh sáng mặt trời trực tiếp.
  • Để đáp ứng tiêu chuẩn Châu Âu: Mức độ ô nhiễm = 2, Loại quá điện áp = II
• Nhiệt độ / độ ẩm -10 đến +55° C / 10 đến 90% RH (không ngưng tụ)
• Khả năng chống rung / sốc: 4,9 m / s2 (0,5 G) / 19,6 m / s2 (2G)
