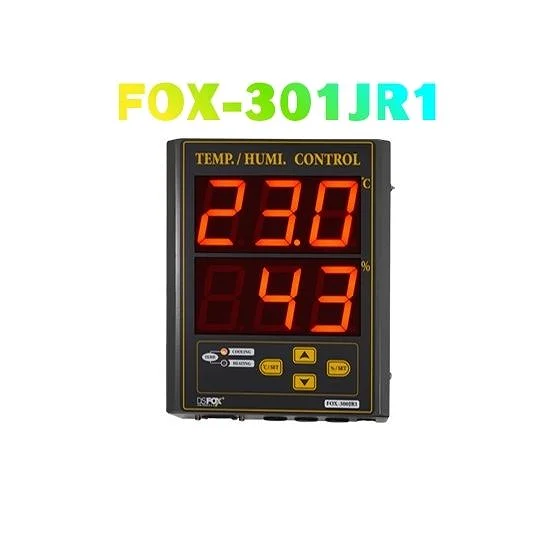

Trong một hệ thống cần duy trì điều kiện môi trường, nhiệt độ và độ ẩm thường phải được theo dõi song song. Bộ điều khiển nhiệt độ độ ẩm FOX FOX-301JR1 của Conotec kết hợp hai chức năng này trên cùng thiết bị và cung cấp 4 relay để tác động đến các thiết bị điều khiển bên ngoài.
FOX-301JR1 có những tính năng gì?
FOX-301JR1 được thiết kế xoay quanh hai nhóm chức năng chính: nhiệt độ và độ ẩm.
Với nhiệt độ, bộ điều khiển hỗ trợ:
* Nhận giá trị nhiệt độ từ cảm biến.
* Hiển thị nhiệt độ.
* Thiết lập giá trị thông qua phím chức năng.
Với độ ẩm, thiết bị hỗ trợ:
* Nhận và hiển thị giá trị độ ẩm.
* Thiết lập giá trị độ ẩm.
Ngoài chức năng điều khiển tại thiết bị, FOX-301JR1 còn hỗ trợ giao tiếp RS485.
Thông số kỹ thuật của bộ điều khiển nhiệt độ độ ẩm FOX FOX-301JR1
* Hãng: Conotec.
* Model: FOX-301JR1.
* Cảm biến sử dụng: HCPV-220NH.
* Phạm vi nhiệt độ: -40,0~65°C.
* Độ chính xác hiển thị nhiệt độ: ±1% rdg ±1 digit.
* Phạm vi độ ẩm: 10~95% RH.
* Độ chính xác hiển thị độ ẩm: ±3% rdg ±1 digit.
* Màn hình: FND 2,3 inch.
* Phương pháp cài đặt: °C Set / % Set / Up / Down.
* Phương pháp điều khiển: ON/OFF.
* Tổng số ngõ ra: 4 relay.
* Relay 1: Temp.
* Relay 2: Temp.
* Relay 3: Humi.
* Relay 4: Humi.
* Định mức relay theo tài liệu tổng hợp: 4A 250VAC (2A).
* Điều khiển nhiệt độ: làm nóng/làm lạnh.
* Điều khiển độ ẩm: tạo ẩm/hút ẩm.
* Chuẩn giao tiếp: RS485.
* Điện áp nguồn: 100~240VAC.
* Tần số nguồn: 50/60Hz.
* Điều kiện nhiệt độ môi trường: 0~55°C (32~131°F).
* Điều kiện độ ẩm môi trường: 35~80% RH.
* Kích thước: 194 x 241 x 60 mm.
* Trọng lượng: 2,1 kg.
Đặc điểm đáng chú ý của FOX-301JR1
Một bộ điều khiển cho nhiệt độ và độ ẩm
Thay vì chỉ tiếp nhận một thông số môi trường, FOX-301JR1 xử lý cả nhiệt độ lẫn độ ẩm. Người vận hành có thể xem và thiết lập các giá trị liên quan ngay trên bộ điều khiển.
Bốn relay chia thành hai nhóm
FOX-301JR1 bố trí 1R và 2R cho Temp; 3R và 4R cho Humi. Nhờ cấu hình này, thiết bị có ngõ ra phục vụ hai hướng điều khiển của mỗi đại lượng.
Điều khiển ON/OFF
FOX-301JR1 sử dụng phương pháp ON/OFF. Khi kết hợp với hệ thống phù hợp, các relay thực hiện đóng/ngắt thiết bị điều khiển dựa trên thiết lập của bộ điều khiển.
RS485 phục vụ nhu cầu kết nối
Khả năng hỗ trợ RS485 là một đặc điểm hữu ích khi FOX-301JR1 được đưa vào hệ thống có thiết bị hoặc nền tảng tương thích với chuẩn giao tiếp này.
Nguyên lý sử dụng FOX-301JR1 trong hệ thống
Cảm biến HCPV-220NH đảm nhiệm việc cung cấp giá trị nhiệt độ và độ ẩm về FOX-301JR1. Bộ điều khiển xử lý dữ liệu nhận được và sử dụng các relay để thực hiện chức năng điều khiển theo thiết lập.
Các ứng dụng có thể sử dụng FOX-301JR1
Từ các chức năng điều khiển trên, FOX-301JR1 có thể được cân nhắc trong:
* Kho lạnh và bảo quản thực phẩm.
* Hệ thống nhiệt – lạnh.
* Nông nghiệp và trang trại.
* Hệ thống ấp trứng.
* Chăn nuôi gia súc, gia cầm.
* Môi trường nuôi yến.
* Một số ứng dụng phòng thí nghiệm.
* Các hệ thống cần điều khiển thiết bị theo nhiệt độ và độ ẩm.
Khả năng sử dụng cho từng công trình cụ thể còn phụ thuộc vào tải, phương án đấu điện, phạm vi đo và yêu cầu điều khiển thực tế.
Bộ điều khiển nhiệt độ độ ẩm FOX FOX-301JR1 có thế mạnh riêng ở bài toán điều khiển nhiệt độ và độ ẩm bằng các ngõ ra relay. Nếu công trình hướng nhiều hơn đến nhu cầu hiển thị, giám sát hoặc cần thêm một cấu hình thiết bị khác, khách hàng có thể xem thêm model TTP-TH-23M bộ điều khiển nhiệt độ độ ẩm .
Việc tham khảo thêm model này giúp có nhiều phương án lựa chọn cho từng hệ thống mà không làm thay đổi vai trò và phạm vi ứng dụng của FOX-301JR1.
Kết nối thiết bị với phần mềm giám sát nhiệt độ độ ẩm
Với dự án cần quản lý vượt ra ngoài phạm vi quan sát trực tiếp tại FOX-301JR1, khách hàng có thể tham khảo Phần mềm giám sát nhiệt độ độ ẩm đồng hồ FOX-301JR1. Đây là hướng bổ sung cho nhu cầu theo dõi và quản lý dữ liệu tập trung, tùy theo cấu hình và yêu cầu triển khai của từng hệ thống.
Hãy gửi yêu cầu đến IoT-TTP, chúng tôi luôn sẵn sàng tư vấn và lập trình theo yêu cầu của quý khách hàng.
